Подсистемы СКС

Магистральная подсистема комплекса зданий

Магистральная подсистема соединяет кабельные системы нескольких зданий. Эта часть кабельной системы обычно называется магистралью (backbone). Самая распространенная среда передачи магистральной подсистемы - это оптоволоконный кабель (одномодовый или многомодовый). Если длина пролета между коммутаторами не превышает 90-100 метров, в качестве среды передачи может использоваться медная витая пара. На больших расстояниях желательно использовать оптоволокно.

Планы этажей зданий

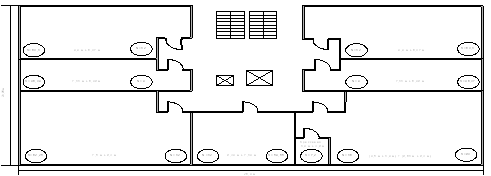

Рисунок 4 - План этажа центрального офиса, здание 1

Центральный офис в городе Перми состоит из двух зданий. Первое здание имеет девять этажей, план этажа здания представлен на рисунке 4. Общая площадь кабинетов, где будут располагаться рабочие места пользователей 421,38 . Количество хостов на этаже 82 штуки. То есть, на 20 по 4 хоста.

Второе здание имеет восемь этажей, план этажа здания представлен на рисунке. Он аналогичен плану первого здания. Общая площадь кабинетов, где будут располагаться рабочие места пользователей 421,38 . Количество хостов на этаже 82 штуки. То есть, на 20 по 4 хоста.

Рисунок 5 - План этажа центрального офиса здание 2

Малый офис расположен в городе Кунгур. Он состоит из одного 2-этажного здания. План этажа здания представлен на рисунке 6. Общая площадь кабинетов, где будут располагаться рабочие места пользователей 160,00 . Количество хостов на этаже 30 штук. То есть, на 20 по 4 хоста.

Рисунок 6- План этажа малого офиса

Эскизная схема

Для магистральной подсистемы между двумя городами было выбрано одномодовое оптоволокно, а для соединения двух зданий в кампусе AS4 многомодовое. Наименование кабелей Трансвок ОКП-Т с металлическим тросиком, для подвески на опорах линий связи, для внешней прокладки.

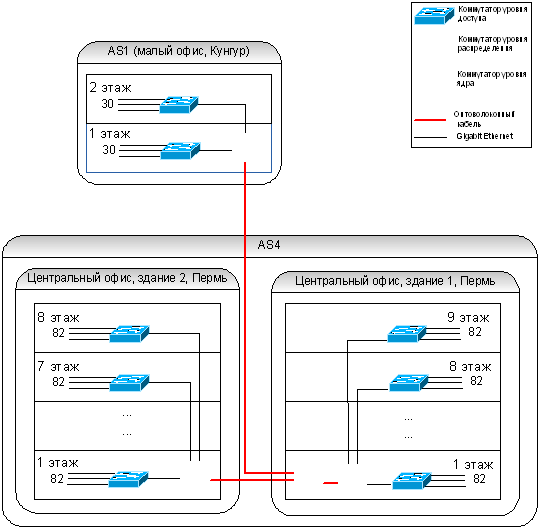

В соответствии с техническим заданием была составлена эскизная схема сети (рис. 7). Для связи офисов используется навесное оптоволокно с пропускной способностью 1 Гбит/c. Для соединения коммутаторов уровня распределения и уровня доступа используется Gigabit Ethernet.

Рисунок 7 - Эскизная схема сети

Вывод

Таким образом, были приведены планы этажей зданий, с указанием площади и количества хостов в кабинетах. Разработана эскизная схема, на которой указанно количество объединенных зданий, этажность зданий, количество компьютеров на этажах, размещение коммутаторов уровня ядра, распределения и доступа, соединение коммутаторов кабелем.
