Алгоритм управления системой

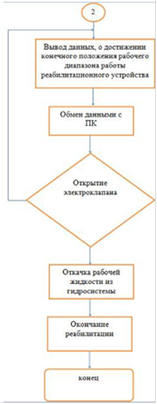

С учетом всех аппаратных особенностей проектируемой цифровой системы автоматического управления, напишем алгоритм функционирования управляющей программы для нее:

Построение 3-D модели устройства в системе трёхмерного моделирования КОМПАС-3D V13

Основные компоненты:

- Гайка

2- Шток

- Манжета

- Винт

- Цилиндр

Заключение

В выпускной квалификационной работе бакалавра была спроектирована автоматизированное реабилитационное устройство, предназначенное для реабилитации кистевого сустава человека. Для этого был проведен анализ существующих конструкций, рассмотрены достоинства и выявлены недостатки реабилитационных устройств, предложена новая конструкция реабилитационного устройства. Построена его конструктивная, функциональная и принципиальная схема. Рассчитаны основные параметры гидросистемы.

Исследована цифровая система управления САУ. Разработан алгоритм работы устройства. Построена виртуальная 3D модель.
