Характеристики рецептора

. Коэффициент усиления приемной антенны.

Приемная антенна РРЛ такая же, как и у передатчика РРЛ, частота принимаемого полезного сигнала примерно равна частоте 2-ой гармоники мешающего сигнала. Значит КУ приемной антенны равен 20 дБ, записываем его в таблицу одинаковым и для сигнала и для помехи.

14. Уменьшение коэффициента усиления приемной антенны в направлении передатчика.

Ширина диаграммы направленности приемной антенны в плоскости Н:

Отклонение главного направления приемной антенны РРЛ от направления на передатчик РРЛ , значит он находится в зоне главного лепестка приемной антенны, следовательно уменьшение КУ приемной антенны в направление передатчика РРЛ равно 0.

Отклонение главного направления приемной антенны РРЛ от направления на передатчик РЛС: <BW, значит РЛС попадает в главный лепесток приемной антенны РРЛ, следовательно, уменьшение КУ приемной антенны в направление передатчика РРЛ равно 0.

15. Уменьшение коэффициента усиления антенны из-за рассогласования поляризации

приемной и передающей антенн выбирается из таблицы 1.4.

Для пары приемник РРЛ - передатчик РРЛ:

горизонтальная поляризация - горизонтальная поляризация = 0 дБ;

Для пары приемник РРЛ - передатчик РЛС:

горизонтальная поляризация - круговая поляризация = 3 дБ;

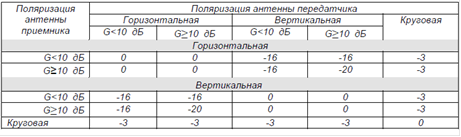

Таблица 1.4 Поправочный коэффициент [дБ], учитывающий поляризацию антенн приемника и передатчика

. Потери в фидере приемного тракта.

Определяются так же, как и для передатчиков. Так как по фидеру приемного тракта идет как сигнал от РРЛ, так и от РЛС, то в таблицу заносится одинаковое значение.

потери = длина ٠ коэффициент затухания = 20٠0,035 = 0,7, дБ.

. Суммарное усиление антенны

определяется с помощью таблицы 1.5

путем суммирования значений для сигнала и помехи всех строк таблицы.

Таблица 1.5 Суммарное усиление антенны рецептора

Параметр

Сигнал

Помеха

+дБ

-дБ

+дБ

-дБ

13. Коэффициент усиления приемной антенны

20

-

20

-

14. Уменьшение коэффициента усиления в направлении источника помехи

-

0

-

0

15. Уменьшение коэффициента усиления антенны из-за рассогласования поляризаций

-

0

-

3

16. Потери в фидерах

-

0,7

-

0,7

17. Суммарное усиление антенны

+19,3

+16,3

18. Мощность на входе приемника

определяется по результатам

проведенных расчетов по таблице 1.6.

Таблица 1.6. Мощность на входе приемника

Параметр

Сигнал

Помеха

+дБ

-дБ

+дБ

-дБ

7. Уровень эффективной передаваемой мощности

+59,3

+49,99

12. Суммарные потери на трассе распространения

-167,82

-119,03

17. Суммарное усиление антенны рецептора

+19,3

+16,3

18. Мощность на входе приемника-рецептора

-89,22

-52,74

Перейти на страницу: 1 2
